Giydirme cephe sistemleri
Binanın iskeletine asılan, camdan ya da panelden hafif bir dış kabuk: kapaklı, yarı kapaklı, silikon ve spider sistemler.
Genel bakış
Giydirme cephe, binanın taşıyıcı iskeletine ankrajlarla asılan ve bina yükü taşımayan dış kabuktur. Alüminyum taşıyıcı profillerden ve bunlara takılan cam ya da panel dolgulardan oluşur; kendi ağırlığını ve rüzgâr yükünü döşemelere aktarır.
Hangi sistemin seçileceğini binanın görünüşü, yüksekliği, bütçesi ve beklenen ısı-ses performansı belirler. Kapaklı cephede profil çizgisi cephenin bir parçasıdır. Silikon cephede profil içeride kalır, dışarıdan yalnız cam görünür. Spider sistemde cam çerçevesizdir, köşelerinden taşınır.
Sistemi projeye göre seçiyor, detaylarını çiziyor, profilleri ve camları kendi ekiplerimizle üretip monte ediyoruz. Ercan Demir projesinde giriş holünü spider cam saçakla, Remzi Durak İş Merkezi'nde köşeyi silikon cepheyle, Kıvanç Tekstil'de merdiven kulesini örümcek bağlantılı camla çözdük.
Özellikler
- 01Kapaklı cephede dışarıdan yaklaşık 50 mm genişliğinde alüminyum kapak çizgileri
- 02Kapak profili farklı kesit ve renklerde seçilebilir
- 03Silikon cephede profil görünmez; derzlerdeki EPDM fitiller yüzeye derinlik verir
- 04Cam ile profil arasında ısı, ses ve su yalıtımı EPDM fitillerle sağlanır
- 05Açılır kanat, kanat adaptör profiliyle; çoğunlukla ters vasistas
- 06Gizli kanatta sabit ve kanat profilleri aynı, içeriden bakınca cephe bütün kalır
- 07Spider sistemde temperli tek cam ya da lamine çift cam, paslanmaz rotil ve bağlantılar
- 08Güneş kırıcı ve cam sundurmayla aynı cephede tamamlanır
Sistemler
- 01
Kapaklı cephe
Ayarı bitmiş alüminyum karkasa yerleşen cam, önce baskı profiliyle sıkıştırılır, sonra üstüne kapak profili oturtulur. Dışarıdan yatayda ve düşeyde alüminyum çizgiler görünür; bu çizgiler cephenin ritmini kurar. Adana Ticaret Odası'nda bu sistemi kullandık.
- 02
Yarı kapaklı cephe
Kapak yalnız bir yönde, ya yatayda ya düşeyde yer alır; diğer yönde camlar arasında silikon derz görünür. Cephe tek yönde çizgili, öbür yönde kesintisiz okunur.
- 03
Silikon (strüktürel) cephe
Taşıyıcı çerçeveler içeride kalır, cam yapısal silikonla sabitlenir. Dışarıdan yalnız cam görünür; derzlerdeki EPDM fitiller yüzeye derinlik katar. Gizli kanat istendiğinde sabit ve kanat profilleri aynı olduğu için içeriden de bütünlük korunur.
- 04
İçe açılır silikon cephe
Silikon cephenin kanatları içeri açılan çeşidi. Dışarıdan cam yüzeyin düzeni bozulmaz, kanat içeriden kullanılır. Kıvanç Anadolu İmam Hatip Lisesi'nde uyguladık.
- 05
Spider (transparan) cam cephe
Planer ya da vantuzlu cam cephe olarak da bilinir. Temperli tek cam ya da lamine çift cam dört köşesinden delinir; paslanmaz rotiller ve örümcek kollu bağlantı parçalarıyla taşıyıcıya bağlanır. Giriş holleri, merdiven kuleleri ve cam saçaklar için.
- 06
Taş, seramik ve sinterflex kaplama
Seramik paneller aşınmaya ve darbeye dayanıklıdır, az su emer, leke tutmaz. Sinterflex esnek bir seramik paneldir: 3000 × 1000 mm ebatta, 3 ve 5 mm kalınlıkta üretilir, hafiftir ve yangına dayanıklıdır. Akyem idari binasında sinterflex taş kaplama uyguladık.
- 07
Güneş kırıcı ve sundurma
Alüminyum güneş kırıcılar projeye göre özel tasarlanır; güneş alan yüzde gölge, diğerlerinde ritim kurar. Cam, kompozit ya da lama alüminyumdan sundurmalar girişi vurgular ve yağmurdan korur.
Sahadan
Projeler
Ercan Demir Projesi
Remzi Durak İş Merkezi
Kadirli Belediye Binası

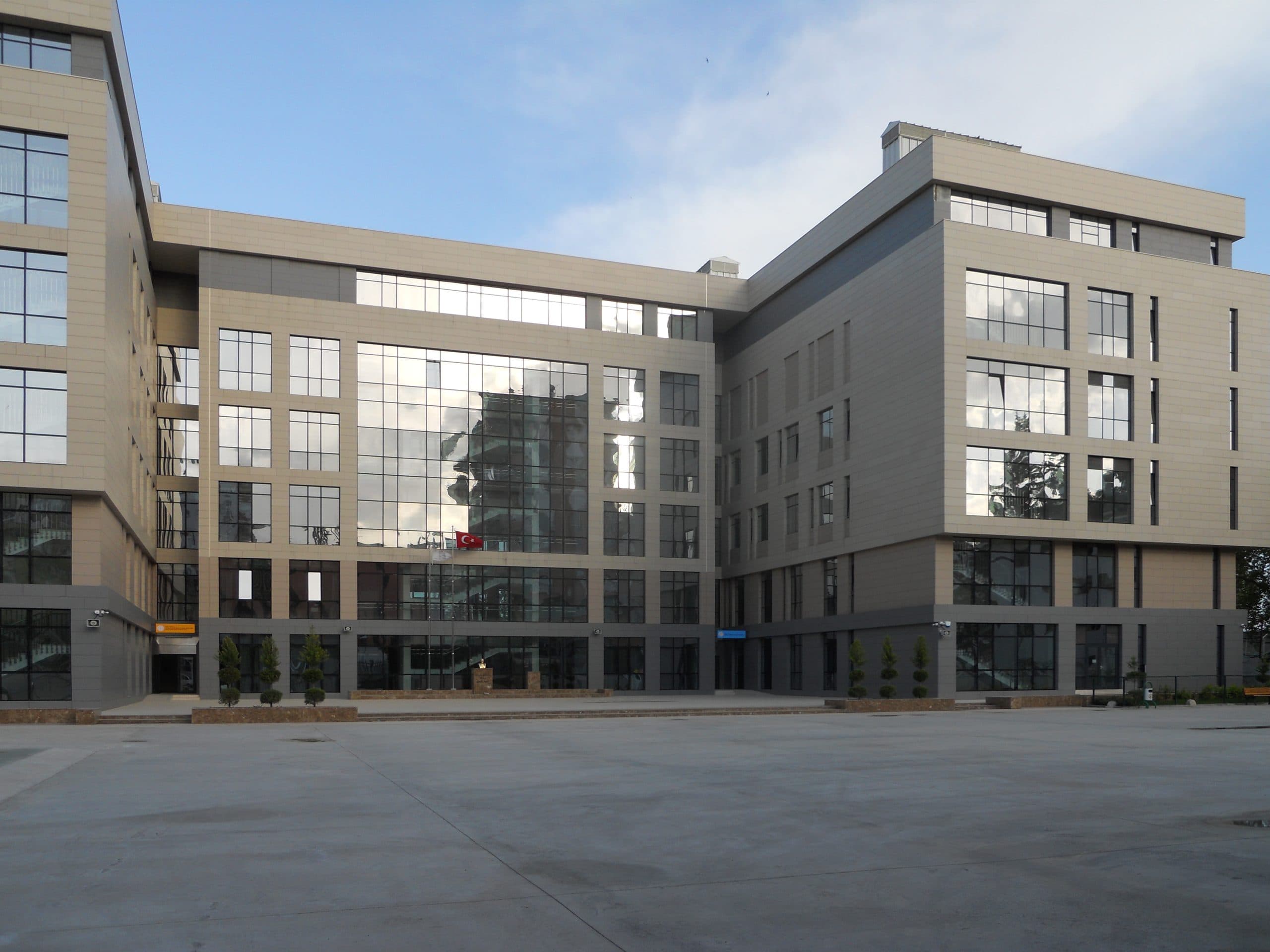

Kıvanç Anadolu İmam Hatip Lisesi
Adana Ticaret Odası
Kıvanç Tekstil Fabrika ve Yönetim Binası
Diğer projeler
- Akyem İdari Binaİdari bina · Adana · 2020
- Göktekin G4 NestKonut · Adana · 2021
- Bulvar İş Merkeziİş merkezi · Adana · 2014
- Zahit Alüminyum İdari Binaİdari bina · Akyazı
- Kayıkçıoğlu Next OfficeOfis · Mersin

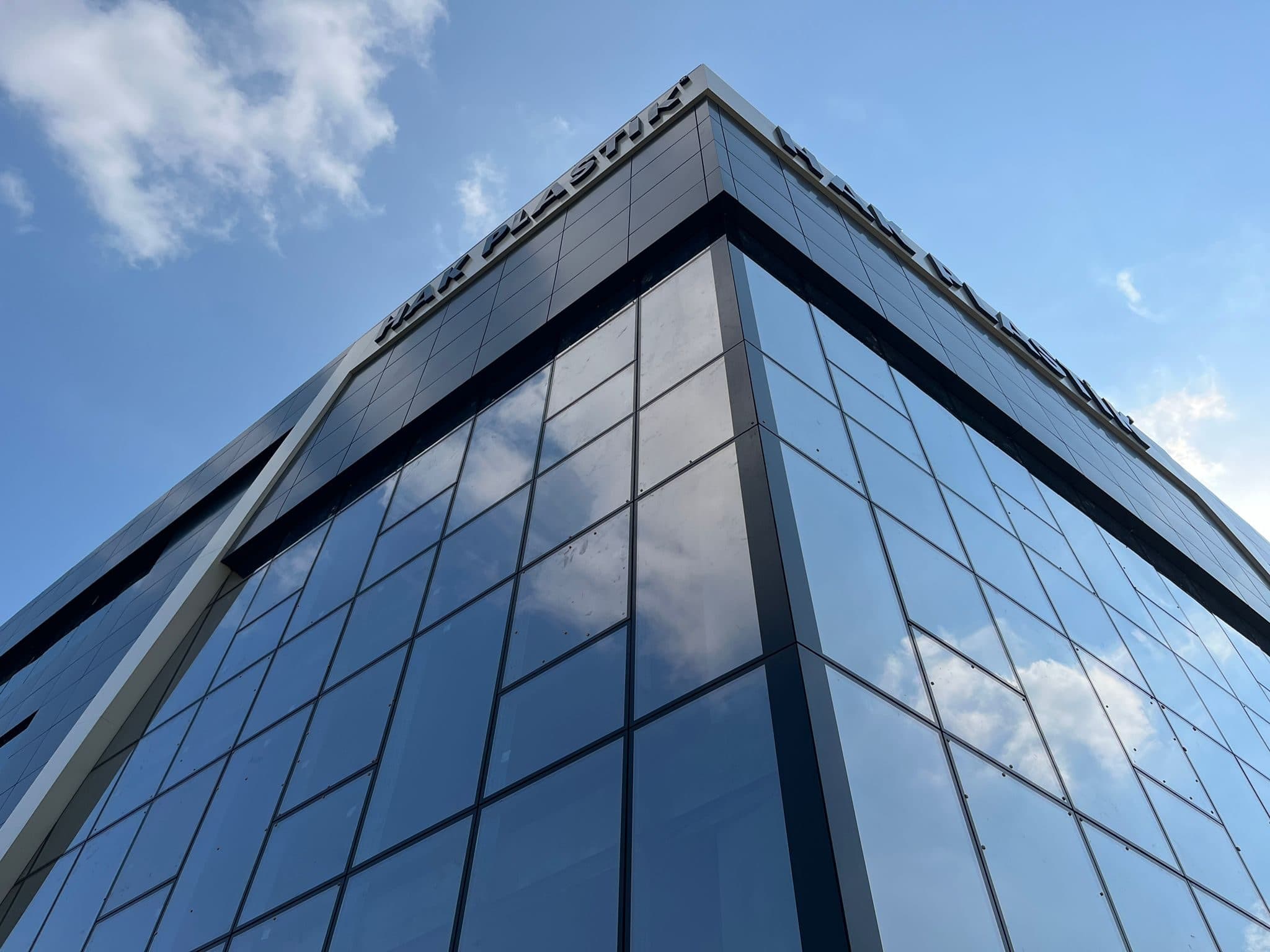

- Hak PlastikOfis · Adana
- Lucca Home ShowroomShowroom · Adana · 2011
- Akkuyu NGS Eğitim BinasıEğitim · Gülnar, Mersin
Sık sorulanlar
Giydirme cephe nedir?
Giydirme cephe, binanın taşıyıcı iskeletine ankrajlarla asılan ve bina yükü taşımayan dış kabuktur. Alüminyum taşıyıcı profillerden ve bunlara takılan cam ya da panel dolgulardan oluşur. Kendi ağırlığını, rüzgâr yükünü ve deprem sırasındaki hareketi ankrajlar üzerinden döşemelere aktarır. Plaza, AVM, otel, hastane ve fabrika idari binalarında yaygındır.
Kapaklı, yarı kapaklı ve silikon cephe arasındaki fark nedir?
Fark, camın taşıyıcı profile nasıl tutulduğu ve bunun dışarıdan nasıl göründüğüdür. Kapaklı cephede cam dıştan baskı profili ve alüminyum kapakla tutulur; yatay ve düşey kapak çizgileri görünür. Yarı kapaklı cephede kapak yalnız bir yöndedir, diğer yönde camlar arasında silikon derz görünür. Silikon cephede cam yapısal silikonla kasaya yapıştırılır; dışarıdan profil görünmez.
Spider cam cephe nedir, nerede kullanılır?
Spider cam cephe, camların çerçeve yerine köşelerinden delinerek paslanmaz çelik bağlantı parçalarıyla taşındığı çerçevesiz cam cephedir. Delikli cam yüksek gerilme taşıdığı için temperli ya da lamine emniyet camı kullanılır. En çok giriş holleri, lobiler, vitrinler ve cam saçaklarda tercih edilir. Kıvanç Tekstil'in merdiven kulesinde ve Ercan Demir projesinin girişinde uyguladık.
Giydirme cephe fiyatı neye göre değişir?
Fiyat metrekareye göre verilir ama tek bir metrekare fiyatı yoktur. Sistem tipi (kapaklı, silikon, spider), cam tipi, profil serisi, toplam metraj, bina yüksekliği ve iskele ihtiyacı, köşe ve açılır kanat sayısı, şantiyeye erişim ile alüminyum ve döviz fiyatları sonucu belirler. Doğru fiyat, mimari proje üzerinden keşif ve metraj sonrası verilen tekliftir.
Giydirme cephe depremde güvenli mi?
Doğru hesaplanıp uygulanan giydirme cephe, deprem hareketine uyum sağlayacak şekilde tasarlanır. Katlar arasındaki yatay yer değiştirmeyi karşılayan hareketli bağlantılar ve genleşme derzleri kullanılır; ankrajlar ve profil kesitleri rüzgâr yükü, deprem yükü ve cam ağırlığına göre statik hesapla seçilir. Bu yüzden cephe işinde statik hesap ve uygulama projesi istenmelidir.
